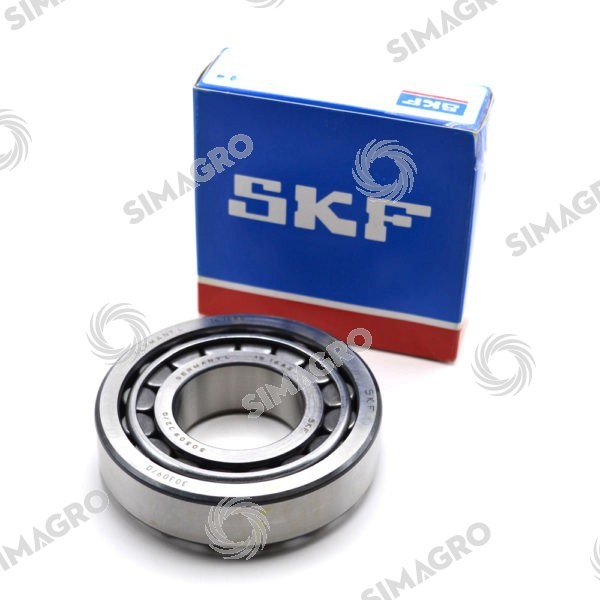

Ruleman 30309 – SKF
Ruleman 30309 – SKF
Iniciar sesión para ver los precios. Solicitar cotización
Compartir enlace:
Descripción
Ruleman 30309 – SKF
Ruleman compatible para varias marcas y equipos de maquinaria agrícola
DIMENSIONES
|
45 mm
|
Diámetro del agujero | |
|
100 mm
|
Diámetro exterior | |
|
27.25 mm
|
Ancho total del rodamiento | |
|
≈ 70.2 mm
|
Diámetro del reborde del aro interior | |
|
25 mm
|
Ancho del aro interior | |
|
22 mm
|
Ancho del aro exterior | |
|
min. 2 mm
|
Radio angular del aro interior | |
|
min. 1.5 mm
|
Radio angular del aro exterior | |
|
20.794 mm
|
Distancia del punto de presión |
DIMENSIONES DE LOS RESALTES
|
max. 59 mm
|
Diámetro del resalte del eje | |
|
min. 55 mm
|
Diámetro del resalte del eje | |
|
min. 86 mm
|
Diámetro del resalte del soporte | |
|
max. 92 mm
|
Diámetro del resalte del soporte | |
|
min. 92 mm
|
Diámetro del resalte del soporte | |
|
min. 3 mm
|
Resalte del soporte: espacio axial en la cara lateral grande/a ambos lados del aro exterior | |
|
min. 5 mm
|
Resalte del soporte: espacio axial en la cara lateral pequeña/a ambos lados del aro exterior | |
|
max. 2 mm
|
Radio de acuerdo | |
|
max. 1.5 mm
|
Radio de acuerdo |
